提供“華洋”品牌機床附件系列產品詳細資料

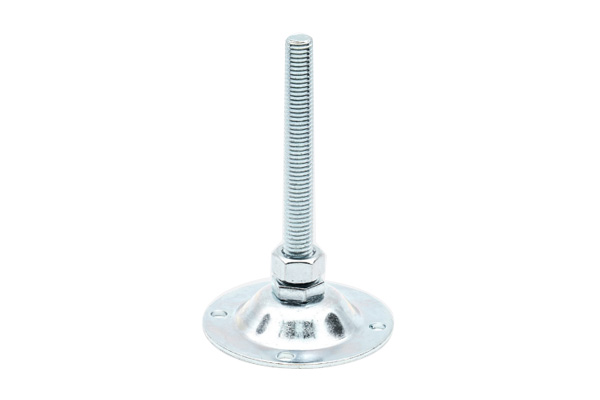

【產品型號】HY8334.17
【產品材質】Q235
【表面處理】鍍鋅/鍍鉻
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖

參數尺寸
| 型號 | 主要尺寸 | 垂直負載(kN) | |||||||
| D | M | A | L | L1 | L2 | B | E | ||
| HY 8334.17 | 75 | 12 | 50 | 73 | 8 | 10 | 19 | 15 | 3 |
| 100 | 123 | ||||||||
| 150 | 173 | ||||||||
| 16 | 50 | 75 | 10 | 13 | 24 | 4 | |||
| 100 | 125 | ||||||||
| 150 | 175 | ||||||||
| 20 | 100 | 128 | 13 | 16 | 30 | 7 | |||
| 150 | 178 | ||||||||
訂貨示例:Type \ D – M x A
例如: HY8334.17\75-M12x100
技術信息
| 材料 | 表面處理 | ||
| 螺桿 | 底座 | 螺桿 | 底座 |
| Q235 | Q235 | 鍍鋅 | 鍍鉻 |
抱歉,該型號暫無3D模型!
