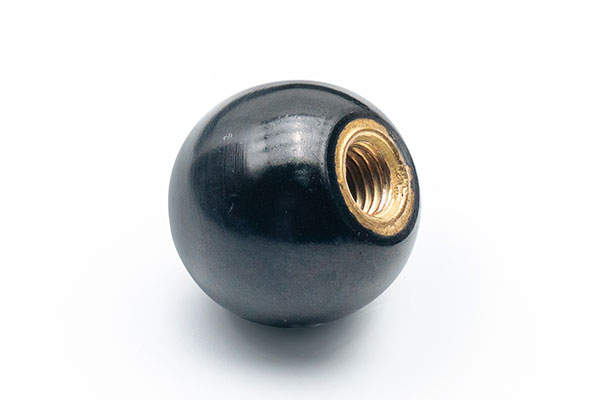

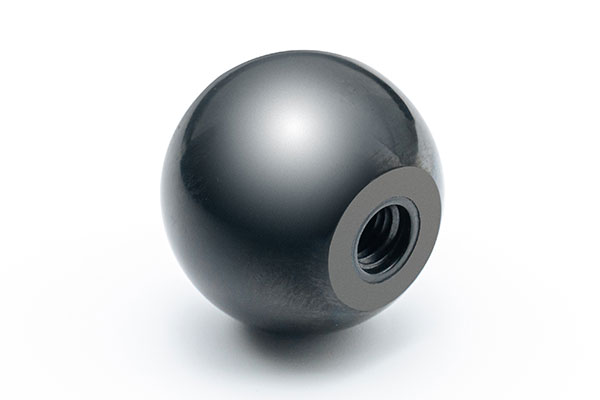

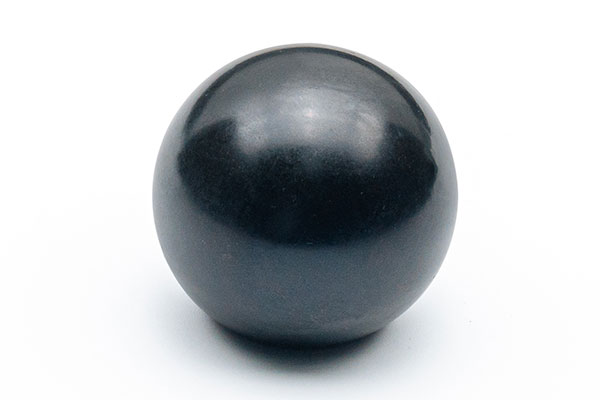

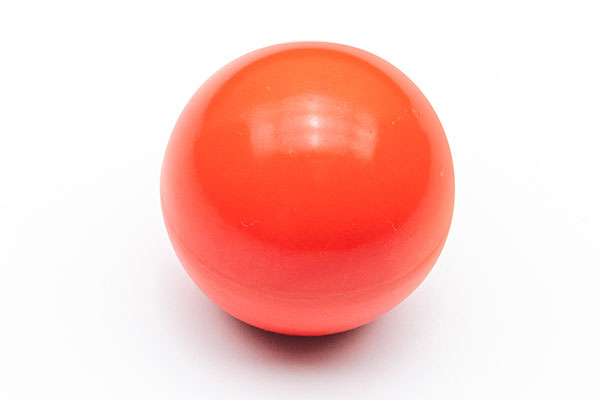

手柄球
【產品型號】HY8311.1
【執行標準】JB/T 7271.1-2014
【產品材質】(手柄套)膠木、(嵌件)鋼/銅
【表面處理】(手柄套)黑色/紅色、嵌件(鋼) 鍍鋅
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069

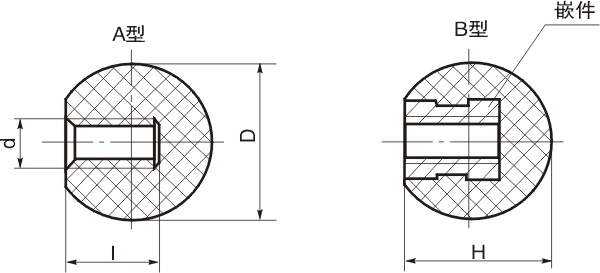

結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | |||
| Type A( 黑/紅) | Type B( 黑/紅) | D | H | d | I |
| HY8311.1\AM5x20 | HY8311.1\BM5x20 | 20 | 18 | M5 | 12 |
| HY8311.1\AM6x20(25) | HY8311.1\BM6x20(25) | 20、25 | 18 | M6 | 14 |
| HY8311.1\AM8x25(32) | HY8311.1\BM8x25(32) | 25、32 | 22.5 | M8 | 16 |
| HY8311.1\AM10x32(40) | HY8311.1\BM10x32(40) | 32、40 | 29 | M10 | 20 |
| HY8311.1\AM12x40(50) | HY8311.1\BM12x40(50) | 40、50 | 36 | M12 | 25 |
| HY8311.1\AM16x50 | HY8311.1\BM16x50 | 50 | 45 | M16 | 30 |
技術信息
| 名稱 | 材料 | 表面處理 |
| 手柄套 | 膠木 | 黑色/紅色 |
| 嵌件 | 鋼/銅 | (鋼) 鍍鋅 |
※ 裝配類型：A型無嵌件，B型帶嵌件，標準嵌件為鋼鍍鋅或鍍銅。
※ 特殊要求說明：銅嵌件、螺紋孔大小及手柄球外徑大小可按客戶提供的圖紙加工定制。
抱歉，該型號暫無3D模型！
相關產品
型號:HY8310.1 材質:鋼/不銹鋼
型號:HY8310.5-1 材質:膠木、鋼/不銹鋼
型號:HY8310.5-2 材質:膠木、鋼/不銹鋼
型號:HY8311.22 材質:(手柄套)膠木/塑、(嵌件)鋼
型號:HY8311.23 材質:塑
型號:HY8311.24 材質:膠木
型號:HY8312.2 材質:鐵
型號:HY8312.4 材質:鐵
推薦產品：
尼龍固定型墊腳
重載防滑型墊腳
防滑萬向型墊腳
帶膠防滑型墊腳
爪形夾持型彈性聯軸器
雙膜片夾持型聯軸器
單膜片夾持型聯軸器
十字夾持型聯軸器
溝槽式夾緊型聯軸器
球頭手柄
弧形拉手
門內拉手
圓形長拉手
方形長拉手
橢圓拉手
方形拉手
三角箭形把手
通孔十字把手

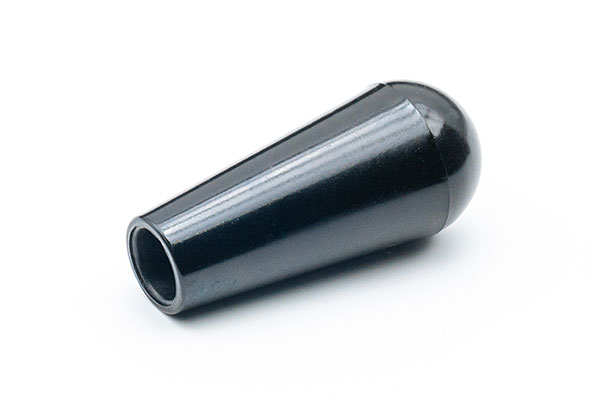

長橢圓套手柄

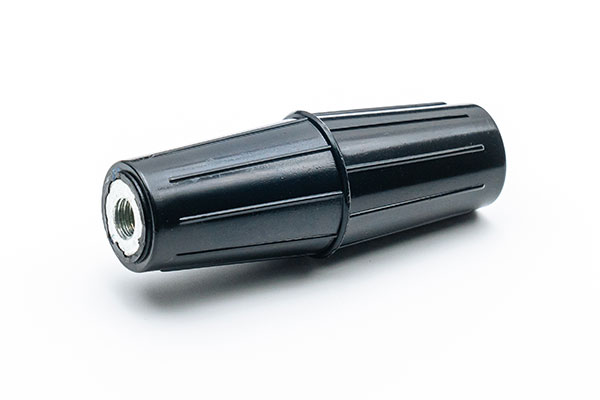

雙錐形套手柄
