提供“華洋”品牌機床附件系列產品詳細資料

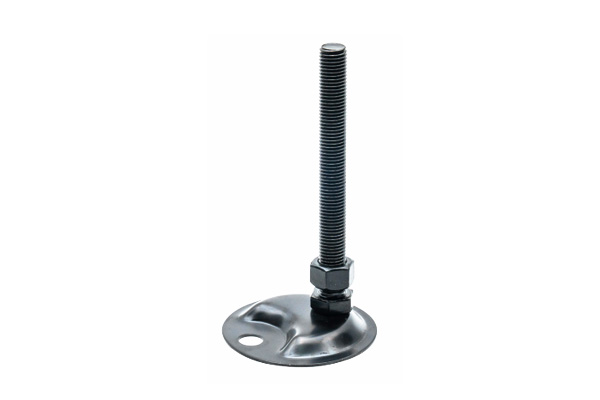

【產品型號】HY8334.15
【產品材質】Q235/SUS304
【表面處理】鍍鋅/電泳黑
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖

參數尺寸
| 型號 | 主要尺寸 | 垂直負載(kN) | ||||||
| D | M | A | L | L1 | L2 | B | ||
| HY 8334.15 HY 8334.15Y HY 8334.15S | 90 | 12 | 50 | 69 | 8 | 10 | 19 | 1.2 |
| 100 | 119 | |||||||
| 16 | 50 | 71 | 10 | 13 | 24 | 1.4 | ||
| 100 | 121 | |||||||
| 150 | 171 | |||||||
訂貨示例:Type \ D – M x A
例如鋼制鍍鋅:HY8334.15\90-M16x100
例如鋼制電泳:HY8334.15Y\90-M16x100
例如不銹鋼制:HY8334.15S\90-M16x100
技術信息
| 型號 | 材料 | 表面處理 | ||
| 螺桿 | 底座 | 螺桿 | 底座 | |
| Y8334.15 | Q235 | Q235 | 鍍鋅 | 鍍鋅 |
| Y8334.15Y | Q235 | Q235 | 鍍鋅 | 電泳黑 |
| Y8334.15S | SUS304 | SUS304 | 本色 | 電解拋光 |
抱歉,該型號暫無3D模型!
