提供“華洋”品牌機床附件系列產品詳細資料
更新時間：2025-02-20 瀏覽量：0

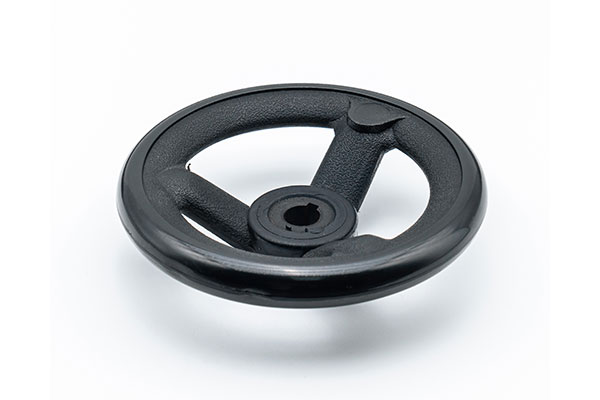

圓輪緣手輪
【產品型號】HY8313.5-1
【產品材質】(手輪)增強尼龍、(手柄)塑
【表面處理】(手輪)黑色/橙色、(手柄)黑色
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | |||||
| Type A | Type B | D | H | B | d | h | d? |
| HY8313.5-1\A12x100 | HY8313.5-1\B12x100 | 100 | 40 | 15 | 12 | 18 | M6 |
| HY8313.5-1\A12x125 | HY8313.5-1\B12x125 | 125 | 42 | 16 | 12 | 18 | M8 |
| HY8313.5-1\A16x160 | HY8313.5-1\B16x160 | 160 | 50 | 18 | 16 | 20 | M10 |
| HY8313.5-1\A18x200 | HY8313.5-1\B18x200 | 200 | 57 | 20 | 18 | 27 | M10 |
技術信息
| 名稱 | 材料 | 表面處理 |
| 手輪 | 增強尼龍 | 黑色/橙色 |
| 手柄 | 塑 | 黑色 |
※ 裝配類型：A型不帶手柄，無手柄孔；B型帶手柄，有手柄孔。鍵槽按GB1095-79規定。
※ 特殊要求說明：中心孔大小、鍵槽大小可按客戶的要求加工定制。
※ 鍵槽按 GB1095-79 規定。
| 產品概述： | 圓輪緣手輪HY8313.5-1通常用于手動操作和調節設備，具有旋轉控制、手動調整和準確定位等功能，通過合理選擇和使用圓輪緣手輪，可以提高機械設備的操作靈活性和穩定性，滿足不同應用場景的需求。 | |
| 產品特點： | ◆ | A型 增強尼龍 黑色，無手柄孔； |
| ◆ | B型 增強尼龍 黑色，有手柄孔，配轉動手柄； | |
| 安裝方式： | 鍵槽孔型 | |
抱歉，該型號暫無3D模型！
